BMS'nin Analog Ön Ucu (AFE) Nedir?

BMS'nin Analog Ön Ucu Nedir?

Bir Pil Yönetim Sistemi (BMS), modern pillerde güvenli ve güvenilir bir çalışmayı mümkün kılan kritik bir bileşendir. BMS, pili izlemek, kontrol etmek ve korumaktan sorumludur ve bunu donanım ve yazılımın bir kombinasyonunu kullanarak yapar. BMS'nin temel donanım bileşenlerinden biri Analog Ön Uç (AFE) , pilden gelen analog sinyalleri, BMS'nin mikrodenetleyicisi tarafından işlenebilecek dijital sinyallere dönüştürmekten sorumludur.

Bu blog yazısında BMS'nin Analog Ön Ucunun ne olduğunu ve nasıl çalıştığını inceleyeceğiz.

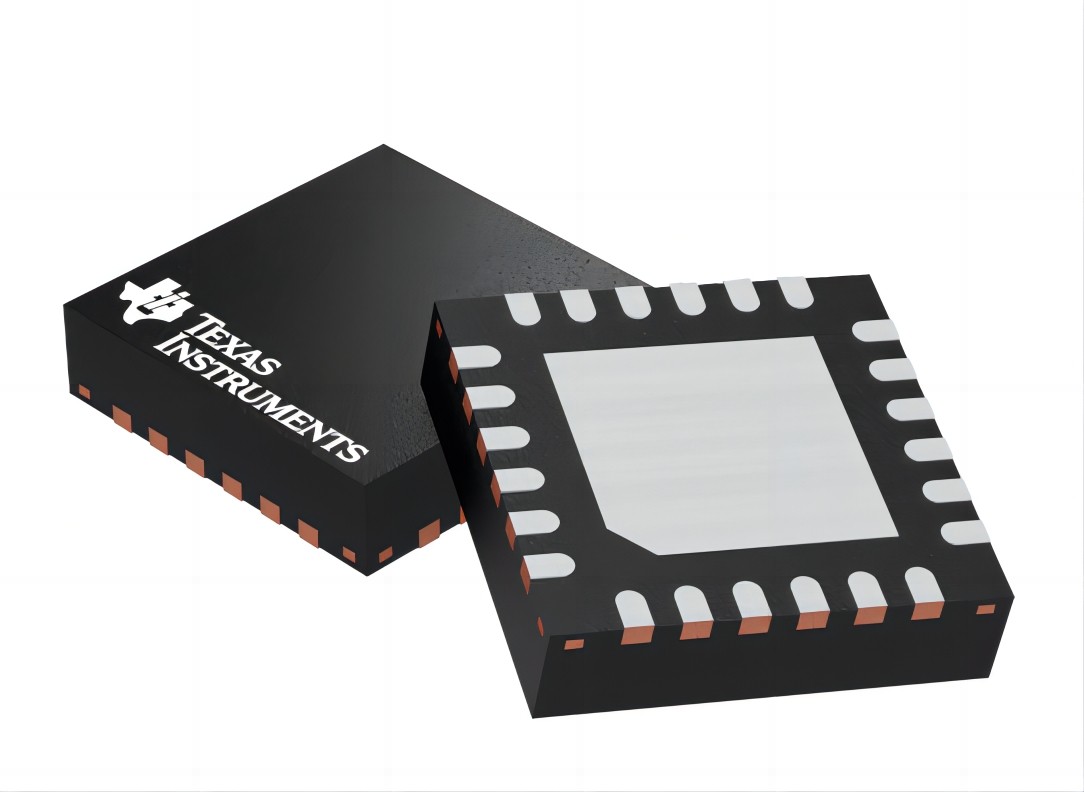

BMS'nin Analog Ön Ucu (AFE) Nedir?

Analog Ön Uç (AFE), pil hücreleriyle etkileşime giren BMS'nin ilk aşamasıdır. Pil hücreleri ile BMS'nin mikrodenetleyicisi arasındaki bir arayüzdür. AFE'nin birincil işlevi, pil hücrelerinden gelen analog sinyalleri mikrodenetleyici tarafından işlenebilen dijital sinyallere dönüştürmektir. AFE ayrıca pil hücreleri tarafından üretilen yüksek voltajlı sinyallerden mikrodenetleyiciye izolasyon ve koruma sağlar.

AFE genellikle voltaj ve akım ölçüm devreleri, sıcaklık sensörleri ve sinyal koşullandırma devreleri dahil olmak üzere birkaç bileşenden oluşur. Bu bileşenlerin her biri, pil hücrelerinin parametrelerini doğru bir şekilde ölçmede ve izlemede önemli bir rol oynar.

Gerilim Ölçüm Devresi

Voltaj ölçüm devresi AFE'nin temel bileşenlerinden biridir. Bataryadaki her hücrenin voltajını ölçmekten sorumludur. Voltaj ölçüm devresi tipik olarak bir voltaj bölücü devre ve bir amplifikatör devresinden oluşur. Voltaj bölücü devre, batarya hücresi tarafından üretilen yüksek voltaj sinyalini mikrodenetleyici tarafından ölçülebilen daha düşük bir voltaja böler. Amplifikatör devresi voltaj sinyalini yükseltir ve herhangi bir gürültüyü veya paraziti ortadan kaldırır.

Akım Ölçüm Devresi

Akım ölçüm devresi AFE'nin bir diğer kritik bileşenidir. Pil hücresine giren ve çıkan akımı ölçmekten sorumludur. Akım ölçüm devresi tipik olarak bir şönt direnç ve bir amplifikatör devresinden oluşur. Şönt direnç pil hücresiyle seri olarak yerleştirilir ve dirençteki voltaj düşüşü ölçülür. Amplifikatör devresi voltaj sinyalini yükseltir ve herhangi bir gürültüyü veya paraziti ortadan kaldırır.

Sıcaklık Sensörü

Sıcaklık sensörü AFE'nin temel bir bileşenidir. Pildeki her hücrenin sıcaklığını ölçmekten sorumludur. Sıcaklık sensörü tipik olarak bir termistörden veya bir sıcaklık sensörü entegre devresinden oluşur. Sıcaklık sensörü hücrenin sıcaklığını mikrodenetleyici tarafından ölçülebilen bir elektrik sinyaline dönüştürür.

Sinyal Koşullandırma Devresi

Sinyal koşullandırma devresi, voltaj ve akım ölçüm devrelerinden ve sıcaklık sensöründen gelen sinyalleri koşullandırmaktan sorumludur. Sinyal koşullandırma devresi tipik olarak analog sinyalleri mikrodenetleyici tarafından işlenebilen dijital sinyallere dönüştüren bir Analog-Dijital Dönüştürücüden (ADC) oluşur. Sinyal koşullandırma devresi ayrıca mikrodenetleyiciye pil hücreleri tarafından üretilen yüksek voltajlı sinyallerden izolasyon ve koruma sağlar.

Sonuç olarak, Analog Ön Uç (AFE), Pil Yönetim Sisteminin (BMS) temel bir bileşenidir. AFE, voltaj, akım ve sıcaklık dahil olmak üzere pil hücrelerinin parametrelerini ölçmek ve izlemekten sorumludur. AFE, pil hücrelerinden gelen analog sinyalleri mikrodenetleyici tarafından işlenebilen dijital sinyallere dönüştürür. AFE ayrıca, pil hücreleri tarafından üretilen yüksek voltajlı sinyallerden mikrodenetleyiciye izolasyon ve koruma sağlar. İyi tasarlanmış bir AFE, pilin güvenli ve güvenilir çalışması için kritik öneme sahiptir ve bir BMS tasarlayan veya kullanan herkes için önemli bir husustur.
